新能源设备高阻抗散热场景解析：氢燃料电池电堆冷却方案与 AVC 风扇选型思路

随着新能源产业的持续发展，氢燃料电池系统在交通、电力与分布式能源领域的应用不断扩大。其中，**燃料电池电堆（Fuel Cell Stack）**作为系统的核心发电单元，其运行稳定性高度依赖于可靠的热管理设计。相比传统电子设备，电堆散热不仅热流密度高，而且内部结构复杂、风道阻抗大，对散热风扇提出了更为严苛的性能要求。

本文将围绕氢燃料电池电堆的典型高阻抗散热场景，解析风扇选型关键指标，并结合 AVC 92×38mm 高性能轴流风扇系列，分享适用于新能源设备的冷却方案思路。

---

氢燃料电池电堆的散热难点分析

在实际工程应用中，燃料电池电堆通常具备以下结构特征：

• 多层堆叠式反应单元，空气流道狭长

• 冷却气流需穿越极板与换热结构

• 设备整体密封性要求高，进出风路径受限

• 系统内部常伴随湿度与温差变化

由此带来的直接结果是：
风道系统阻抗显著高于普通机箱或电源设备。

如果仅按“最大风量”进行风扇选型，往往会出现以下问题：

• 实际工作点风量严重衰减

• 局部热点温度无法有效压制

• 风扇长时间满载运行，寿命下降

• 系统可靠性与安全冗余不足

因此，在此类场景中，风扇选型的核心应转向：
在高阻抗工况下仍能维持稳定气流的静压能力。

---

高阻抗风道下的选型核心指标

针对新能源电堆类设备，风扇选型建议重点关注以下参数组合：

1. 最大静压（Static Pressure）
   决定风扇在复杂风道中“推得动空气”的能力，是首要指标。

2. 转速区间与电机驱动能力
   高静压通常来自更高转速与更强驱动电机，需关注长期稳定性。

3. PWM 调速与转速反馈功能（FG / RD）
   便于系统根据负载动态调节风量，并进行状态监测。

4. 防护与可靠性设计
   包括灌胶、防水防尘（IP 等级）、耐温能力、线材与连接器可靠性等。

在高阻抗工况下，高转速 + 高静压设计的 92×38mm 轴流风扇成为工程中较为常见且成熟的解决方案规格段。

---

AVC 92×38mm 高静压风扇在新能源场景中的适配优势

AVC 在 92×38mm 规格段布局了多款覆盖不同电压平台与静压等级的工业级风扇型号，可满足电堆系统中不同冷却分区的需求。

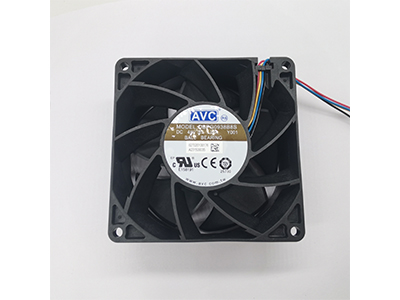

1. 面向极高阻抗流道的高静压型号

适用于电堆核心冷却区、换热密集区等位置：

• DBPB0938B8UY004

  • 48V / 12000RPM

  • 最大风量：195.02 CFM

  • 最大静压：2.902 inch-H₂O（≈ 737 Pa）

  • 支持 PWM / FG，IP68 防护，适合复杂环境

• DBPG0938B8SY001

  • 48V / 13500RPM

  • 最大风量：181.25 CFM

  • 最大静压：3.314 inch-H₂O（≈ 842 Pa）

  • 适合高密度风道持续运行工况

• DBPN0938B8SY001

  • 24V / 15000RPM

  • 最大静压：4.95 inch-H₂O（≈ 1258 Pa）

  • 适用于对静压要求极高的紧凑型流道结构

这类型号的典型特征是：

• 高转速设计

• 双滚珠轴承，适合长时间连续运行

• 支持调速与转速监控，便于系统级热管理控制

---

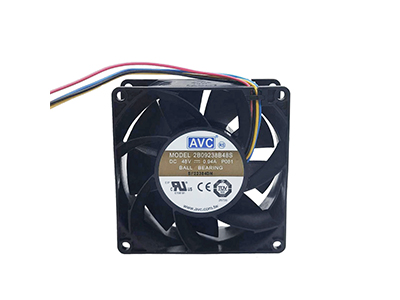

2. 面向中等阻抗区域的平衡型型号

用于系统辅助散热、气流引导区或排气通道：

• DBPL0938B4UPH11/ DBPM0938B4MYH08

  • 24V / 9500RPM

  • 风量约 140 CFM

  • 静压约 2.0 inch-H₂O（≈ 500 Pa）

• 2B09238B24SP119

  • 24V / 7600RPM

  • 风量 156 CFM

  • 静压约 413 Pa

• 2B09238B48UP037

  • 48V / 7000RPM

  • 功耗较低，适合节能型设计需求

该类型号更强调：

• 风量与功耗之间的平衡

• 较低噪声水平

• 更适合非核心散热区的长期运行

---

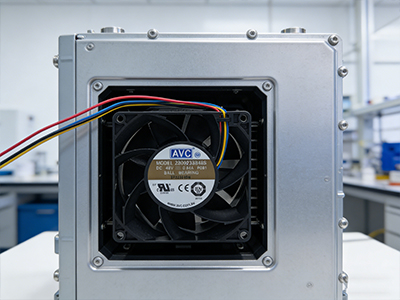

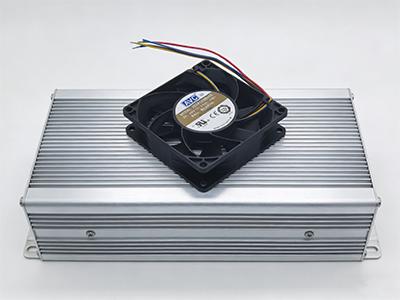

系统级散热方案设计思路：分区配置更优

在燃料电池电堆系统中，合理的散热方案通常采用：

✅ 高阻抗区域：高静压型号集中布置

用于：

• 穿透多层换热结构

• 保证堆芯温差均衡

• 避免局部过热

选型重点：
静压能力 ＞ 风量参数 ＞ 噪声指标

---

✅ 低阻抗区域：中功率或低功耗型号辅助散热

用于：

• 排气通道

• 电控舱换气

• 整体热平衡调节

选型重点：
功耗控制 ＞ 噪声 ＞ 基础风量

---

✅ 结合 PWM 控制实现动态热管理

通过系统温控策略实现：

• 负载低时降速节能

• 高功率运行时快速升速

• 结合 FG/RD 信号实现风扇状态监测与告警

这种系统级协同控制方式，有助于：

• 降低整机平均功耗

• 延长风扇与电堆使用寿命

• 提升新能源设备整体可靠性

---

为什么新能源设备更需要工业级风扇设计

与普通商用设备相比，新能源系统通常具备：

• 运行时间长（7×24h）

• 环境温差变化大

• 对系统安全等级要求高

因此在风扇选择上，更应重视：

• 双滚珠轴承结构

• 高温寿命曲线表现

• 防护等级与线材可靠性

• 连接器稳定性与抗震性能

AVC 多款 9238 系列型号在设计中已充分考虑工业级应用需求，适合用于燃料电池、电力电子、新能源储能等高可靠性场景。

---

选对风扇，是新能源系统可靠运行的重要一环

在氢燃料电池电堆这类高功率密度、高结构阻抗的设备中，散热设计不再只是“配置风扇数量”的问题，而是涉及：

• 风道结构理解

• 工况点匹配

• 风扇性能曲线选择

• 系统控制策略协同

通过合理选用 AVC 92×38mm 高静压轴流风扇系列，并采用分区化、分等级的散热配置思路，可在保障冷却能力的同时，实现系统级能效优化与可靠性提升，为新能源设备的长期稳定运行提供坚实基础。
