充电桩高风阻散热系统如何选风扇？高风量高静压轴流风扇选型要点解析

充电桩高风阻散热问题是否一直存在？

随着新能源汽车快速发展，EV 充电桩在功率提升和小型化设计方面持续升级。直流快充桩及一体式充电终端中集成了整流器、逆变器、控制板等高热密度模块。在长时间高负载运行下，内部产生的热量密集且集中，加上紧凑机柜结构、防尘滤网和散热器翅片带来的阻力，使得风冷系统面临高风阻、局部热点和散热效率下降的挑战。

对于高风阻系统，普通轴流风扇在机柜内往往无法维持足够风量，导致模块温升过高、器件降额或保护停机。因此，选择高风量、高静压轴流风扇成为充电桩散热设计的关键环节。

---

高风量高静压轴流风扇选型要点

针对高风阻环境，充电桩风扇选型应重点关注以下几点：

1. 静压能力匹配系统阻力

风扇的静压必须能够克服机柜内部风道、滤网及散热器带来的阻力，否则实际风量会大幅下降。工程师可通过系统阻力曲线计算实际所需静压，优先选择高静压轴流风扇。

2. 风量覆盖核心模块

风扇风量应能保证功率模块表面获得充分冷却。高风量风扇在单位时间内可将热量更快带走，同时结合风道优化，可最大化换热效率。

3. 电压与功率匹配

充电桩通常采用 12V、24V 或 48V 电源系统，选型时需保证风扇工作电压、额定功率与系统兼容，避免过流或功率不足导致寿命缩短。

4. 噪音与连续运行能力

长期 7×24 小时运行要求风扇低噪音、高可靠性。建议选择带滚珠或高性能轴承结构的工业风扇，并结合 PWM 控制，实现温控智能调速。

---

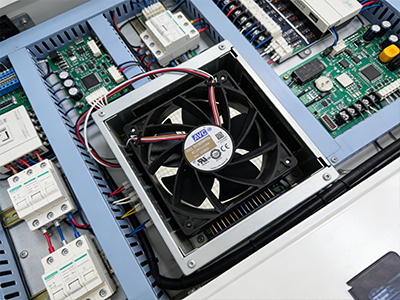

AVC 同等级性能产品对比思路

在国产化或替代方案选型中，可参考国际品牌同等级风扇的性能参数，进行对比分析。以 120×120×25mm 直流风扇为例：

通过对比可以发现，JC12025 系列在风量和转速上与国际品牌接近，同时提供国产化灵活定制和成本优势，可满足高风阻充电桩的散热需求。

---

充电桩风冷系统设计建议

1. 系统级风道优化：合理布局进出风口、隔板及散热器，减少无效循环气流，使冷风优先覆盖核心功率模块。

2. 温控智能调速：结合 PWM 或温度传感器，实现负载适配风量，降低噪音与能耗。

3. 风扇寿命与维护：选用滚珠或长寿命轴承风扇，满足 7×24 小时连续运行，降低维护频率。

4. 国产化方案应用：在保证性能的前提下，可选择 JC12025 系列或其他国产高风压风扇，实现成本优化和供应链稳定。

---

案例验证与应用效果

在多个充电桩项目中应用 JC12025 系列风扇或 AVC 高性能风扇后，效果明显：

• 核心功率模块温度下降 5~10℃

• 局部热点消除，设备稳定性提升

• 风扇噪音降低，符合室内/户外使用要求

• 可支持批量量产及紧急交付，满足项目周期要求

通过合理的风量、静压匹配和风道设计，高风阻系统在稳定性和效率上均得到有效保障。

充电桩高风阻散热系统设计不仅关乎设备可靠性，也直接影响客户体验与运营成本。高风量、高静压轴流风扇是实现系统稳定运行的核心部件，通过科学选型、风道优化及温控策略，可有效解决高功率密度设备散热难题。

在国产化和国际品牌选择中，参考 AVC 同等级产品对比思路，结合 JC12025 系列高性能轴流风扇方案，能够兼顾成本、性能与可靠性，为充电桩风冷系统提供完整解决方案。
